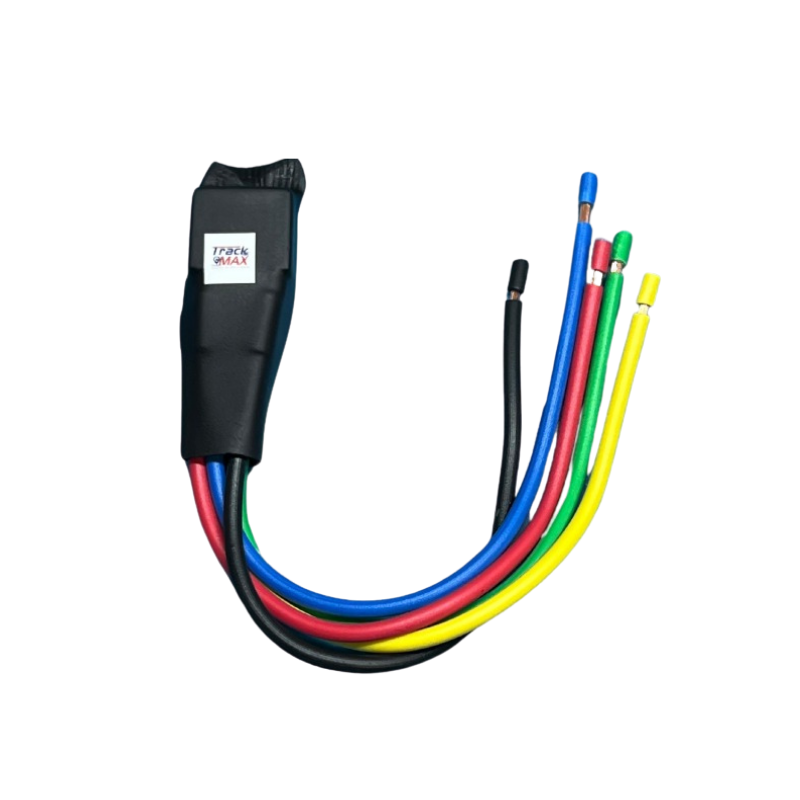

Micro Relé 12V 20A TrackMAX

O Micro Relé 12 VOLTS e 20 AMPERES TrackMAX foi desenvolvido especialmente para aplicações automotivas que exigem segurança, confiabilidade e instalação simplificada. Ideal para motos e carros, este relé permite realizar bloqueio de bomba de combustível, corte de ignição e acionamento de cargas positivas ou negativas, sendo amplamente utilizado em sistemas de rastreamento e automação veicular.

Fabricado com fiação reforçada de 1,5 mm² e 12 cm de comprimento, o relé acompanha fios soldados e isolados de alta qualidade, garantindo durabilidade e instalação limpa e segura.

⚙️ Especificações Técnicas

• Tensão de operação: 12V DC

• Corrente máxima: 20A

• Quantidade de pinos: 5 (NA/NF)

• Comprimento dos fios: 12 cm

• Bitola dos fios: 1,5 mm²

• Compatível com: motos, carros, utilitários e sistemas de rastreamento

🔌 Função dos Pinos

• Pino 30 – Vermelho: Entrada do positivo da carga ou GND (bloqueio negativo)

• Pino 85 – Azul: Pós-chave (linha 15)

• Pino 86 – Amarelo: Controle negativo do rastreador

• Pino 87 – Preto: Saída para bloqueio negativo ou contato NA

• Pino 87A – Verde: Contato NF (ativo quando o relé está desenergizado)

🛠️ Aplicações Típicas

• Rastreamento veicular com bloqueio remoto

• Corte de ignição ou bomba de combustível

• Bloqueio de cargas com sinal positivo ou negativo

• Injeção de GND em sensores automotivos (ex.: CKP e inclinação de motos)

• Automação veicular, alarmes e acessórios

⭐ Diferenciais do Produto

• Instalação rápida e segura

• Fios reforçados para uso automotivo

• Compatível com rastreadores TrackMAX, Teltonika, Suntech, Jimi e outros

• Tamanho compacto para instalações discretas

• Ideal para empresas de rastreamento, oficinas e instaladores

📦 Conteúdo da Embalagem

• 1x Micro Relé 12V 20A TrackMAX

• Chicote conectorizado completo

• Guia técnico para instalação BAIXAR O MANUAL MICRO RELE 12V 20A

📘 Observações Importantes

• O pino 87A permanece ligado ao pino 30 quando o relé está desligado, ideal para bloqueios por padrão (NF).

• O pino 87 fecha com o pino 30 somente quando o relé é energizado.

• Pode ser usado em bloqueios positivos e negativos, conforme sua estratégia de instalação.

🎯 Ideal para:

• Empresas de rastreamento

• Instaladores automotivos

• Frotistas

• Usuários que desejam aumentar a segurança do veículo
